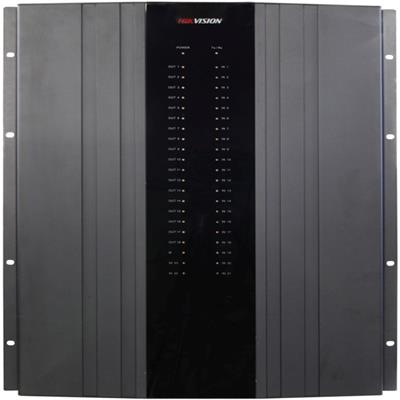

多屏控制器DS-C10S-S41

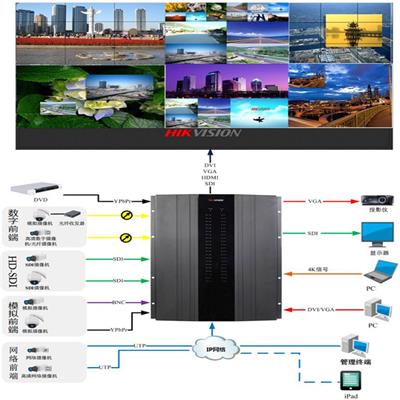

DS-C10S系列控制器是新一代基于FPGA的纯硬件图像处理设备。它与传统的控制器相比，拥有全新的系统构架、数据交换体系、数据处理方式和设备结构，系统带宽高，支持多路高清信号的接入和实时处理，是一款性能强大的图像处理设备。采用主控板加输入和输出板的结构，使输入输出端口数量和端口类型可以任意配置，能够在多个显示终端上同时显示多个动态画面，主要用于大屏幕拼接显示系统，是系统的核心显示控制设备

产品详情 / PRODUCT DETAILS

主要特性

功能特性

单个信号可以在任意M×N个显示单元上拼接显示，M、N均为大于等于1的正整数；

支持VGA、DVI、HDMI、BNC、SDI、YPbPr、HDTVI、DP、HDBaseT、DVI-Dualink及IP源多种信号源采集；

增强型解码板支持2路800W（2路600w或2路500W或8路1080P或16路720P或32路D1）网络信号解码上墙，且支持本地录像文件回放上墙，支持H.265；

支持DisplayPort 2.0和HDMI 1.4 最大可接入46路4k超高清信号；

单个输出口支持1/4/9/16画面分割；

支持图层叠加，最大支持6个图层，其中包括一个虚拟LED图层和一个底图图层，虚拟LED字体大小及背景颜色可调，可选择LED滚动方式，底图分辨率可高达16384*8192；

用户管理支持信号源与电视墙区域操作权限设置；

系统配备DVI双链路采集卡，最大可支持4088x4088@15Hz 超高分辨率接入；

支持HD/3G SDI同步输出显示；

内置矩阵功能，可支持单个信号源开多个窗口同时显示；

支持信号开窗、漫游；

支持SADP自动搜索IP，重置管理员密码；

支持显示墙连接调整，可以实现客户端虚拟显示墙窗口和控制器输出口任意对应；

客户端提供上墙信号的预览功能，方便用户调用信号；

客户端支持管理16台设备，电视墙最多可显示4个虚拟电视墙；

支持HDTVI信号接入且支持HDTVI反向云台控制；

支持ipad客户端、WEB控制；

高分辨率拼接，最大支持16路4K信号源拼接成一幅完整图；

支持解码国标码流；

机箱风扇转速根据温度自适应；

支持电视墙回显，信号源列表预览；

支持畅显输出功能；

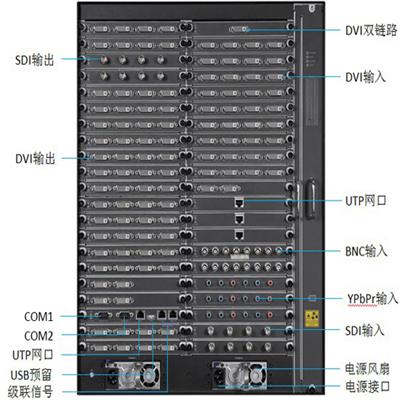

物理接口
